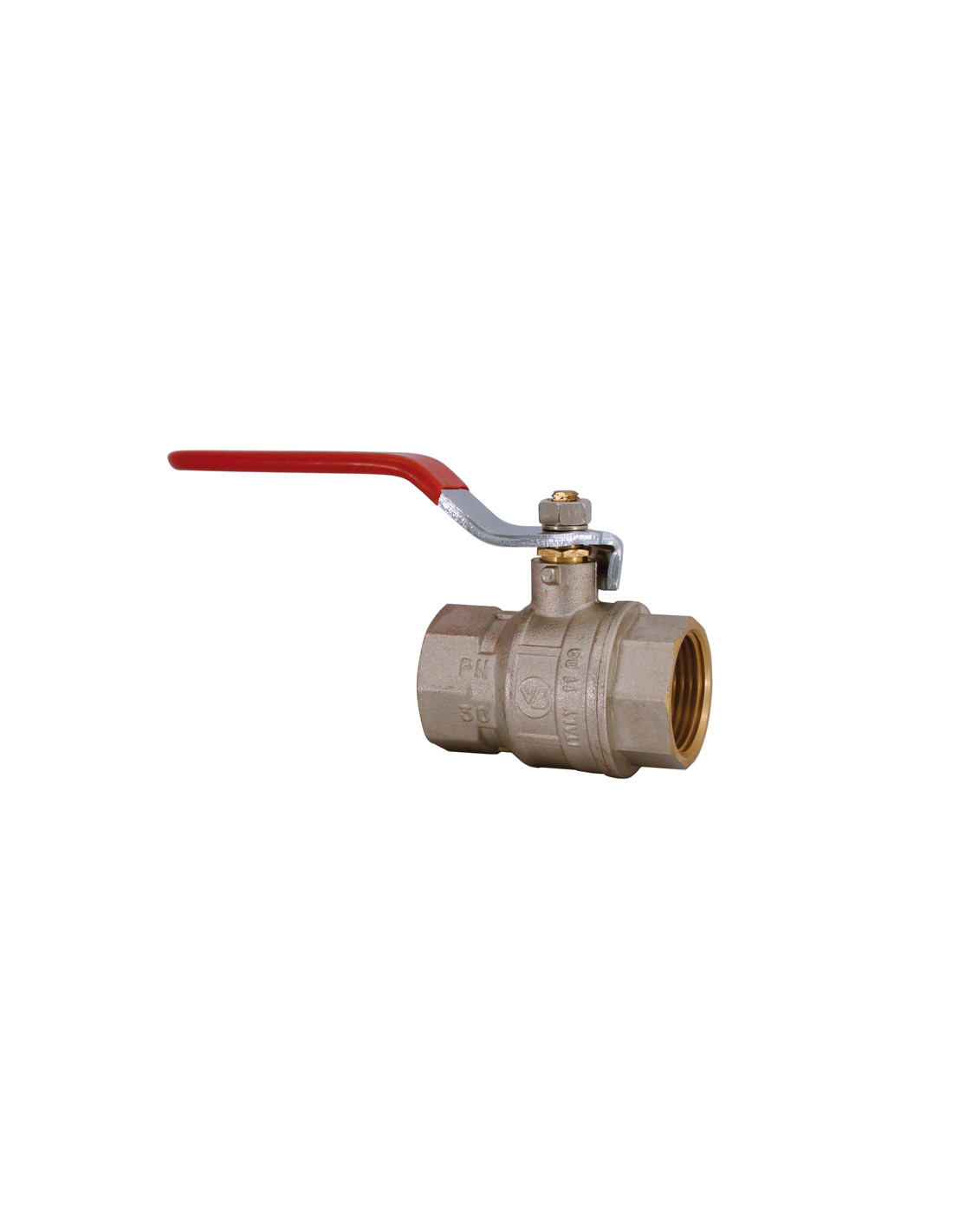

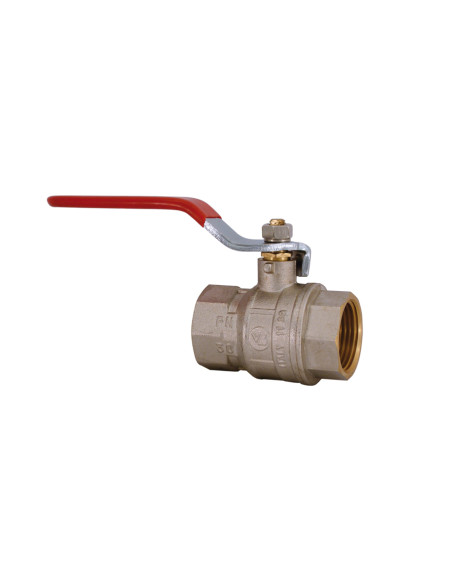

- Filettature ISO 228
- PN 40
- Filettate F.F.
- Maniglia in acciaio cromato rivestito in gomma rossa
- Astina antiscoppio con premistoppa in PTFE
- Fluidi compatibili : aria, acqua, olio, idrocarburi e tutti i fluidi non aggressivi
- Temperatura di esercizio : -20/+180°C
Disponibile con attuatore :
• semplice effetto : Art.415/AS
• doppio effetto : Art.415/AD
• elettrico : Art.415/E
| Codice | Misura/A | DN | W | C | D | E | F | gr | Inner | Master |
|---|---|---|---|---|---|---|---|---|---|---|
| 415/01 | 1/4" | 10 | 21 | 47 | 38 | 85 | 12 | 103 | 28 | 224 |
| 415/02 | 3/8" | 10 | 21 | 46 | 42 | 85 | 12 | 130 | 24 | 192 |
| 415/03 | 1/2" | 15 | 25 | 58 | 50 | 89 | 15 | 189 | 14 | 112 |
| 415/04 | 3/4" | 20 | 31 | 64 | 54 | 105 | 16 | 312 | 12 | 96 |
| 415/05 | 1" | 25 | 38,5 | 70 | 61 | 114 | 14,5 | 447 | 6 | 60 |
| 415/06 | 1.1/4" | 32 | 47,5 | 86 | 74 | 123 | 18 | 683 | 4 | 32 |
| 415/07 | 1.1/2" | 40 | 54 | 94 | 80 | 139 | 18 | 914 | 4 | 24 |
| 415/08 | 2" | 50 | 66 | 109 | 89 | 175 | 18,5 | 1441 | 2 | 16 |
| 415/09 | 2.1/2" | 64 | 84 | 131 | 126 | 245 | 23 | 2713 | 1 | 8 |
| 415/10 | 3" | 73 | 97 | 145 | 133 | 245 | 23 | 3792 | 1 | 6 |
| 415/11 | 4" | 90 | 125 | 170 | 143 | 245 | 25 | 6070 | 1 | 4 |
| 415/12 | 5" | 1 | 1 | |||||||
| 415/13 | 6" | 12200 | 1 | 1 |
